产品分类:织物非金属膨胀节

产品名称:非金属补偿器(非金属膨胀节) 公称通径:圆形:DN200~DN7000(mm) 矩形:任意尺寸 设计压力:≤±300KPa 设计温度:≤1300℃ 连接形式:法兰/ 焊接 补 偿 量:轴向±300 横向±200(mm) 结构形式:外压边型

  • 销售热线:0523-88692066
  • 手机:13775672788
  • 联系人:卢先生
  • 地址:江苏省泰州市姜堰区娄庄镇工业区

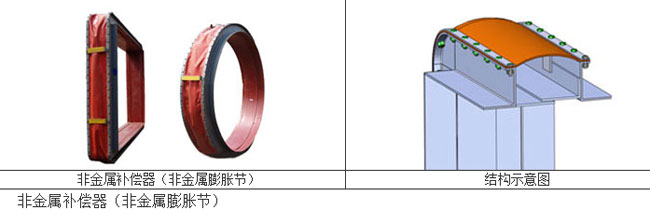

脱硫脱硝非金属补偿器

产品名称:非金属补偿器(非金属膨胀节)

公称通径:圆形DN100~DN8000(mm)矩形任意尺寸

设计压力:≤±300KPa 设计温度:≤1300℃
连接形式:法兰/ 焊接 补 偿 量:轴向±200  横向±200(mm)

非金属补偿器(非金属膨胀节)蒙皮/圈带材:硅橡胶覆合玻璃布、氟橡胶涂层玻璃布、聚四氟乙烯压膜玻璃布、三元乙丙胶涂层玻璃布、丁睛橡胶涂层玻璃布、聚四氟乙烯薄膜等单层或多层复合材料、陶瓷纤维防火布、硅酸铝棉、不锈钢丝纤维布、玻璃纤维布等。



  产品介绍:
    非金属补偿器是由柔性补偿件、法兰或者接管、保温隔热材料及螺栓拉杆等构成,可以在较小的尺寸范围内提供较大的轴向、角向和侧向位移。特性是
无反推力,主体材料为玻璃纤维织物及其涂覆制品,无力的传递。使用非金属补偿器可简化设计,避免使用大的支架,节省大量的材料和劳动力。继而起到消声减震(纤维织物和保温棉本身具有吸声减震的作用,能有效地减少锅炉、风机等系统的噪声和震动)的作用。同时具备优良的耐高温、耐腐蚀和密封性能,采用有机硅、氟等高分子材料涂覆处理,具有优良的耐高温、耐腐蚀和密封性能。安装维修方便。

  非金属补偿器(非金属膨胀节)性能特点:
   非金属补偿器主要由柔性补偿件(非金属材料)、两端连接件(法兰或端管)、调整件(螺纹拉杆)及保温隔热材料组成。主要用于输送粉尘、气体、烟气、煤气及其它气体的管道系统因温度变化、机械振动及基础下沉所引起的位移补偿。
    •  补偿热膨胀: 非金属补偿器(非金属膨胀节)可以在较小的尺寸范围内提供较大的多维方向补偿。

•  补偿安装误差: 由于管道连接中,系统误差在所难免,非金属补偿器(非金属膨胀节)可以较好地消除安装误差。

•  消声隔震: 纤维织物、保温棉本身具有吸声、隔绝震动传递的功能,能有效地减小锅炉、风机等系统的噪声和震动。

•  无反推力: 由于主体材料为纤维织物,无力的传递。用非金属膨胀节可简化设计。

•  密封性能好: 在各种介质作用下,具有良好的密封性。安装维修方便。

非金属补偿器(非金属膨胀节)应用范围:
 •燃气轮机排气管道,风机进出口
 •脱硫系统,脱硝系统
 •各种工业的烟风道、排气系统
 •燃煤锅炉、循环硫化床锅炉以及余热锅炉的烟风道
水泥厂炉窑系统

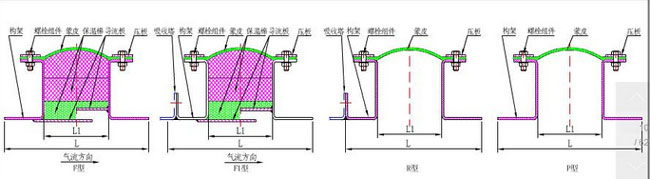

非金属补偿器(非金属膨胀节)常用的六种结构型式

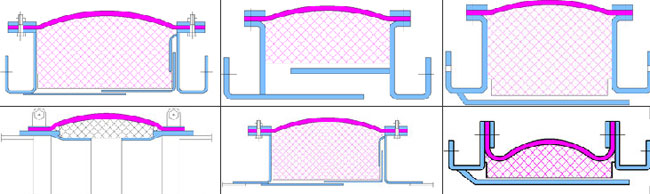

  脱硫脱硝非金属膨胀节常用结构型式:

脱硫脱硝非金属补偿器

非金属补偿器(非金属膨胀节)技术参数

补偿段长度(h/mm)  100 200  250

300

 350  400  450  500  550  600  650  700  800  900
补偿量
(mm )
轴向位移(x/mm )  -30
+15
 -50
+20
 -75
+30
 -85
+36
 -105
+45
 -125
+45
-130
+50

 -140
+55
 -165
+58
 -175
+62
 -195
+66
 -205
+70
 -225
+74
 -240
+80
横向位移(y/mm )  ±10  ±15  ±25  ±30  ±45  ±50  ±60  ±68  ±70  ±73  ±75  ±80  ±85  ±90
工作温度
(t
℃)

a100-200,b200-300,c300-450,d450-500,e500-600,f600-700,
g700-1000

工作压力
 P
Kpa
±10±300,如用户要求,超范围压力,可另行设计。
流速 ab v815
cd v820
